¿Cómo puede una bomba de flujo axial sumergible tipo trineo transformar proyectos de gestión de agua de gran volumen?

Como fabricante y proveedor profesional de bombas en China,Kairúnproporciona elBomba de flujo axial sumergible tipo trineopara aplicaciones exigentes de transferencia de agua donde son esenciales una alta capacidad de flujo, bajos requisitos de altura y una instalación simplificada. Diseñada con una estructura integrada de bomba y motor y una base tipo trineo, esta solución admite proyectos de drenaje municipal, control de inundaciones, riego agrícola y conservación de agua, al tiempo que ayuda a reducir la complejidad de la instalación y los costos de infraestructura.

Una bomba de flujo axial sumergible tipo trineo está diseñada para mover grandes volúmenes de agua en condiciones de altura relativamente baja. Su configuración de motor sumergido y su estructura de soporte tipo trineo lo hacen adecuado para proyectos donde las instalaciones de bombas convencionales requieren ingeniería civil extensa o procedimientos de alineación complicados. Esta guía explica su principio de funcionamiento, ventajas clave, especificaciones técnicas, aplicaciones típicas y consideraciones de selección. También compara modelos representativos para ayudar a ingenieros, contratistas, equipos de adquisiciones y propietarios de proyectos a identificar equipos que coincidan con el caudal requerido, la altura total, el suministro de energía y el entorno operativo.

Tabla de contenido

1. ¿Qué es una bomba de flujo axial sumergible tipo trineo?
2. ¿Cómo funciona la bomba?
3. ¿Cuáles son sus principales ventajas?
4. ¿Qué especificaciones técnicas deberían comparar los compradores?
5. ¿Dónde se puede utilizar esta bomba?
6. ¿Cómo se selecciona el modelo de bomba adecuado?
7. ¿Qué prácticas de instalación y mantenimiento son más importantes?
8. Preguntas frecuentes
9. Conclusión: elegir una solución confiable de transferencia de agua

1. ¿Qué es una bomba de flujo axial sumergible tipo trineo?

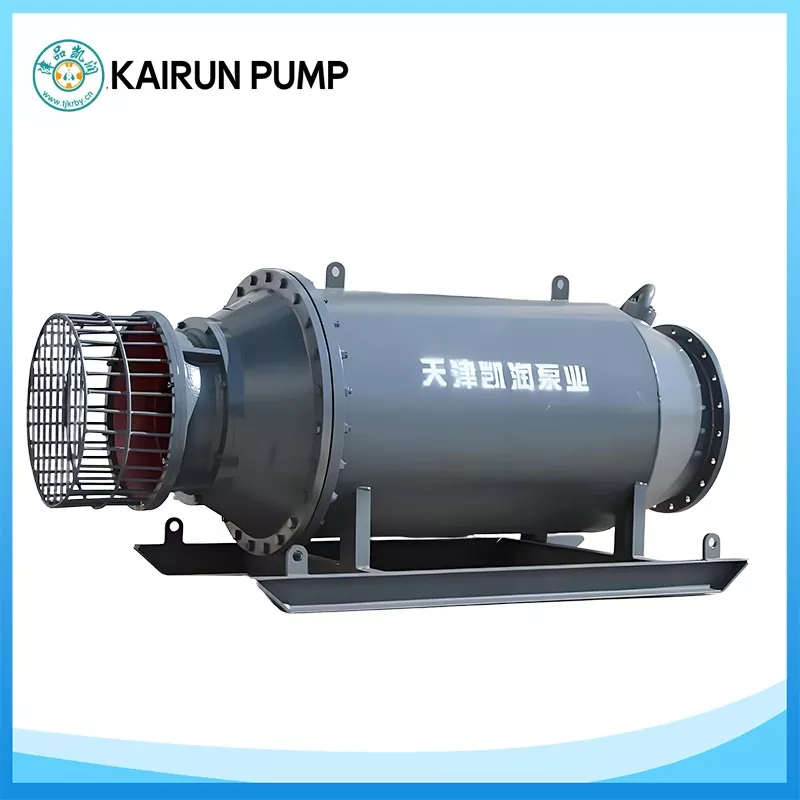

Una bomba de flujo axial sumergible tipo trineo es una unidad de bombeo especializada que combina sistema hidráulico de flujo axial, un motor sumergible y una base de soporte en forma de trineo. Está destinado principalmente a aplicaciones que requieren un movimiento sustancial de agua sin una altura de descarga alta.

A diferencia de las instalaciones que dependen de un eje de bomba dedicado o de una estructura de caseta de bombas compleja y permanente, la configuración tipo trineo ofrece un enfoque de instalación más flexible. Dependiendo del diseño del sitio y del equipo, la unidad se puede instalar horizontalmente o en ángulo inclinado, sujeto a los requisitos de instalación del fabricante.

El diseño integrado es particularmente útil para proyectos que involucran niveles de agua fluctuantes, espacio de construcción limitado, necesidades de drenaje temporales o la renovación de instalaciones de bombeo existentes.

Para los ingenieros y equipos de compras, la consideración más importante es que la bomba esté diseñada para una función hidráulica específica. Su idoneidad depende del flujo requerido, la altura total del sistema, la calidad del agua, las condiciones de inmersión y el suministro eléctrico, no simplemente de la potencia nominal del motor.

2. ¿Cómo funciona la bomba?

El principio de funcionamiento de una bomba de flujo axial se basa en transferir energía al agua a través de un impulsor similar a una hélice. A medida que el impulsor gira, genera un flujo principalmente paralelo al eje de la bomba, lo que permite que grandes cantidades de líquido se muevan de manera eficiente en condiciones de altura relativamente baja.

En una configuración sumergible, el motor y la bomba funcionan bajo el agua. El motor impulsa el impulsor directamente a través de una disposición integrada, lo que reduce la necesidad de componentes de accionamiento externos convencionales. La base tipo trineo sostiene la unidad y ayuda a simplificar el posicionamiento durante la instalación.

El proceso operativo básico incluye las siguientes etapas:

1. Ingesta de agua:El agua ingresa a la bomba a través del conducto de entrada diseñado.
2. Transferencia de energía:El impulsor giratorio transfiere energía mecánica al líquido.
3. Descarga axial:El impulsor acelera el agua a lo largo de la dirección del eje.
4. Transporte de agua:La disposición de descarga dirige el flujo hacia el canal de drenaje, sistema de riego u otro destino.

Debido a que las bombas de flujo axial priorizan la capacidad de flujo en lugar de una presión excepcionalmente alta, son especialmente adecuadas para la transferencia de agua de baja elevación. La selección hidráulica correcta es esencial: una bomba que funciona fuera de su rango de trabajo previsto puede experimentar una eficiencia reducida, vibración excesiva o mayores requisitos de mantenimiento.

3. ¿Cuáles son las principales ventajas de una bomba de flujo axial sumergible tipo trineo?

3.1 Instalación simplificada

La estructura integrada y la base tipo trineo pueden reducir la necesidad de complicados trabajos de cimentación y alineación del eje de la bomba. Esto es valioso para proyectos de drenaje de emergencia, estaciones temporales de transferencia de agua y mejoras a la infraestructura existente. La información del producto de Kairun indica ahorros potenciales en costos de ingeniería civil del 30% al 40% en comparación con las disposiciones de estaciones de bombeo convencionales. Los ahorros reales dependen de las condiciones del sitio, el alcance de la instalación y el diseño alternativo utilizado para comparar.

3.2 Capacidad de flujo alto a baja altura

La hidráulica de flujo axial es muy adecuada para mover grandes volúmenes de agua sobre diferencias de elevación relativamente pequeñas. Esto convierte a la bomba en una candidata práctica para descarga de inundaciones, riego de tierras agrícolas, regulación de ríos y sistemas industriales de circulación de agua.

3.3 Adaptabilidad a los cambios en los niveles del agua

Los ríos, lagos, embalses y áreas de drenaje bajas a menudo experimentan importantes fluctuaciones en el nivel del agua. Una bomba sumergible configurada adecuadamente puede funcionar dentro del rango de inmersión especificado sin requerir la misma disposición que una unidad de bombeo convencional instalada en seco.

3.4 Protección para operación sumergida

Kairún enumera un grado de protección IP68, aislamiento de clase F, doble sellado mecánico y funciones de protección contra fugas, sobretemperatura del devanado y condiciones de sobrecarga o pérdida de fase. Estas características pueden respaldar un funcionamiento confiable cuando se especifican, instalan y mantienen correctamente. Los compradores deben confirmar el paquete exacto de protección y monitoreo para el modelo seleccionado.

3.5 Beneficios potenciales de energía y costos operativos

El diseño hidráulico eficiente y la selección adecuada del motor pueden ayudar a reducir el consumo de energía durante la transferencia continua de agua. Kairun reporta ahorros de energía de aproximadamente el 15% en comparación con los equipos convencionales. Para realizar una comparación significativa, los compradores deben evaluar la eficiencia real del punto de trabajo, las horas de funcionamiento anuales, las tarifas eléctricas y el rendimiento de la bomba alternativa.

4. ¿Qué especificaciones técnicas deberían comparar los compradores?

Antes de comprar una bomba de flujo axial sumergible tipo trineo, los ingenieros deben comparar el rango de flujo nominal, el rango de altura, la potencia del motor, el voltaje de suministro y la aplicación prevista. La siguiente tabla resume los modelos representativos publicados por Kairun.

Importante:Estas cifras son rangos de modelos publicados, no garantizan que todas las combinaciones de flujo y altura se puedan lograr simultáneamente. El punto de funcionamiento final debe verificarse con la curva de rendimiento del fabricante y los requisitos reales del sistema.

Para obtener más contexto técnico, revise la página de productos de bomba de flujo axial sumergible tipo trineo de Kairun y su gama más amplia de bombas de flujo axial sumergible.

5. ¿Dónde se puede utilizar esta bomba?

La combinación de alto flujo, rendimiento de baja altura e instalación flexible hace que esta bomba sea relevante para varios sectores de gestión del agua.

Drenaje Municipal y Control de Inundaciones

Las autoridades municipales y los contratistas de drenaje pueden considerar esta bomba para descarga de aguas pluviales, áreas urbanas bajas, estaciones de drenaje ribereñas y extracción de agua de emergencia. El despliegue rápido puede ser particularmente valioso cuando las condiciones de inundación exigen una alternativa práctica a la construcción de una instalación de bombeo permanente.

Riego Agrícola

Las grandes explotaciones agrícolas y los proyectos de riego a menudo necesitan transferir agua de ríos, canales, embalses u otras fuentes a sistemas de distribución agrícola. Seleccionar un modelo adecuado puede ayudar a igualar la demanda estacional con el volumen de agua requerido y la altura de bombeo disponible.

Conservación del agua y gestión de los ríos

Los proyectos de conservación de agua pueden utilizar bombas de flujo axial para la transferencia de embalses, la reposición ecológica de agua, la regulación de ríos y el drenaje temporal durante la construcción. La disposición de la instalación debe tener en cuenta los cambios en los niveles de agua, la acumulación de sedimentos, las condiciones de entrada y el acceso para mantenimiento.

Circulación de agua industrial

Los parques industriales y las instalaciones de tratamiento seleccionadas pueden requerir circulación de agua de gran volumen o elevación de agua de lluvia. La idoneidad de la bomba depende de la temperatura del líquido, los sólidos suspendidos, la corrosividad y otras características operativas. Las aplicaciones que involucran líquidos químicamente agresivos o sólidos abrasivos requieren controles específicos de compatibilidad hidráulica y de materiales.

Para obtener información adicional sobre la categoría más amplia de equipos, consulte el artículo de Kairun sobre bombas sumergibles de flujo axial para transferencia de agua de alto flujo.

6. ¿Cómo se selecciona el modelo de bomba adecuado?

Elegir una bomba basándose únicamente en su caudal máximo o en la potencia del motor puede provocar un consumo de energía innecesario o un rendimiento insuficiente. Un proceso de selección más confiable comienza con el servicio hidráulico y el entorno operativo.

• Determine el caudal requerido:Calcule la demanda de transferencia de agua normal, pico y de emergencia en metros cúbicos por hora.
• Calcule la altura dinámica total:Incluya diferencias de elevación, requisitos de presión de descarga y pérdidas a través de tuberías, válvulas, codos y otros componentes.
• Evaluar las condiciones del agua:Confirme la temperatura, el contenido de arena, los sólidos suspendidos y las características químicas. Kairun especifica una temperatura del medio no superior a 50°C y un contenido de arena no superior al 2% para el producto de referencia.
• Verificar el suministro eléctrico:Verifique el voltaje, la frecuencia, la potencia disponible, el método de arranque y los requisitos de protección con el proveedor.
• Evaluar las condiciones de instalación:Confirme la profundidad del agua, el espacio libre de entrada, el soporte de la base, la disposición de descarga, el enrutamiento de cables y el acceso de mantenimiento.
• Revisar los costos del ciclo de vida:Compare el consumo de energía, las horas de funcionamiento previstas, los intervalos de mantenimiento, los repuestos y los gastos de instalación.
• Solicitar documentación de rendimiento:Solicite la curva de la bomba, datos de eficiencia, planos dimensionales, detalles de protección aplicables y límites de operación recomendados.

Una bomba bien adaptada debe satisfacer el punto de trabajo requerido por el proyecto y al mismo tiempo permanecer dentro del rango operativo recomendado por el fabricante. Para proyectos con niveles de agua variables o demanda estacional cambiante, los ingenieros también deben determinar si el control de frecuencia variable es apropiado.

7. ¿Qué prácticas de instalación y mantenimiento son más importantes?

La instalación correcta y la inspección de rutina son esenciales para proteger el equipo de bombeo sumergido. Incluso una unidad bien diseñada puede sufrir un desgaste prematuro si la entrada está obstruida, el sistema eléctrico está instalado incorrectamente o la bomba funciona fuera de sus límites especificados.

Lista de verificación de instalación

• Asegure la base tipo trineo de acuerdo con los planos de instalación aprobados y las condiciones del sitio.
• Mantenga el espacio libre requerido entre la entrada de la bomba y la capa de sedimento del fondo. Kairun recomienda al menos 0,5 metros para el producto de referencia, sujeto a los requisitos específicos del proyecto.
• Enrute y proteja los cables de alimentación contra abrasión, aplastamiento y bordes afilados, y asegúrese de que todas las conexiones eléctricas estén selladas adecuadamente.
• Verifique el ángulo de instalación especificado, la profundidad de inmersión, las condiciones del flujo de entrada y la configuración de descarga.
• Antes de la puesta en servicio, verifique las conexiones eléctricas, los dispositivos de protección, la libertad de movimiento del impulsor y la dirección de rotación utilizando el procedimiento aprobado por el fabricante.

Lista de verificación de mantenimiento de rutina

• Supervise la corriente operativa, el voltaje, el ruido, la vibración y el rendimiento de la descarga de agua.
• Detenga el equipo si se producen vibraciones anormales, ruidos inusuales, sobrecalentamiento o cambios de corriente inesperados.
• Inspeccione los sellos mecánicos, el aislamiento de los cables y las funciones de monitoreo de protección en los intervalos especificados por el fabricante.
• Retire los residuos acumulados e inspeccione el impulsor cuando las condiciones de funcionamiento lo requieran.
• Evite el funcionamiento en seco y el funcionamiento más allá de los límites especificados de temperatura del agua o contenido de arena.
• Antes de un apagado prolongado, aísle el suministro de energía y siga los procedimientos aprobados de limpieza, inspección, almacenamiento y reinicio.

Los intervalos de mantenimiento deben ajustarse según las horas de funcionamiento, la calidad del agua, el uso estacional y las instrucciones del fabricante. Se deben seguir el aislamiento eléctrico y los procedimientos de seguridad adecuados antes de realizar una inspección o mantenimiento.

8. Preguntas frecuentes

P1: ¿Cuál es el propósito principal de una bomba de flujo axial sumergible tipo trineo?

Su objetivo principal es transferir grandes volúmenes de agua a una altura relativamente baja. Las aplicaciones comunes incluyen control de inundaciones, drenaje municipal, riego agrícola, gestión de ríos y circulación de agua industrial.

P2: ¿Cuánta agua puede manejar una bomba tipo trineo Kairun?

Los modelos representativos enumerados en la página de productos de Kairun cubren rangos de caudal de 500 a 15.000 m³/h. El caudal y la altura requeridos deben compararse con la curva de rendimiento del modelo seleccionado antes de la compra.

P3: ¿Un diseño tipo trineo elimina la necesidad de ingeniería civil?

Puede reducir la necesidad de grandes obras civiles en comparación con determinadas disposiciones de estaciones de bombeo convencionales. Sin embargo, es posible que aún se apliquen la preparación del sitio, el soporte de la base, el anclaje, las conexiones de descarga, la infraestructura eléctrica y otros requisitos de instalación.

P4: ¿Puede la bomba funcionar en aguas residuales?

Puede ser adecuado para aguas residuales ligeras o medios similares dentro de los límites operativos especificados. Los compradores deben confirmar los sólidos permitidos, el contenido de arena, la temperatura, la configuración del impulsor y la compatibilidad del material antes de usarlo en aplicaciones de aguas residuales.

P5: ¿Qué información debo proporcionar al solicitar una cotización?

Proporcione el caudal requerido, la altura total, las características del agua, los niveles operativos del agua, el voltaje y la frecuencia del suministro, las condiciones de instalación, el ciclo de trabajo y la ubicación del proyecto. Los dibujos, fotografías o datos de bombas existentes también pueden ayudar al proveedor a evaluar la aplicación.

P6: ¿Se puede utilizar la bomba para drenaje de inundaciones de emergencia?

Sí, se puede considerar una unidad seleccionada y configurada adecuadamente para el drenaje de emergencia. Los equipos del proyecto deben verificar el tiempo de implementación, la energía disponible, la ruta de descarga, la profundidad del agua y la capacidad hidráulica real requerida en condiciones de inundación máxima.

9. Conclusión: elegir una solución confiable de transferencia de agua

Una bomba de flujo axial sumergible tipo trineo es una opción práctica para proyectos de gestión de agua que exigen un alto flujo, una altura relativamente baja y una disposición de instalación flexible. Su diseño integrado puede simplificar la implementación, mientras que la selección hidráulica adecuada, la protección eléctrica y el mantenimiento preventivo ayudan a respaldar un funcionamiento confiable durante la vida útil del equipo.

Para los municipios, los contratistas de riego, los operadores industriales y los equipos de proyectos de conservación del agua, la mejor decisión de compra comienza con datos operativos precisos y una comprensión clara de las limitaciones del sitio. Kairun ofrece modelos representativos de tipo trineo para diferentes requisitos de flujo, desde drenaje rural hasta regulación de agua a gran escala. Si está comparando capacidades de bombas o planeando una nueva instalación,contáctanospara analizar el caudal requerido, la altura total, las condiciones de operación y las especificaciones del proyecto. Nuestro equipo puede ayudarle a evaluar un modelo adecuado y solicitar la información técnica necesaria para su aplicación.
